在數據中心的發展過程中，我們很少提及布線技術，很多人也并不重視布線系統，認為布線系統做的好一點，無非樣子上看得整齊點，都是花架子，實用意義不大，實則不然。有一個古話叫“細節決定成敗”，正是從這些布線的細節上才能看出一家數據中心的運維水平，也將在一定程度上決定數據中心未來發展的潛力。

國家標準《綜合布線系統工程驗收規范》GB50312-2007對布線系統的設計有詳細的規定，尤其是電纜系統的設計，要根據布線信道或鏈路的設計等級、布線系統的類別制定，電纜系統是工程驗收能夠通過的一個重要依據。那么對于電纜布線具有哪些注意的地方呢，除了要按照國家標準規定的規范來實施，還有注意一些具體的布線經驗。本文將結合實際應用經驗，說一說標準里沒有涵蓋的，而又非常關鍵的布線技術要領。

電纜通常是由幾根或幾組導線絞合而成的類似繩索的線纜。按照電磁發射和敏感性要求，數據中心設備電纜大體可以分為四類：

一類電纜叫電磁發射電纜。包括220V電源線，主要是交流電源的輸入線；一次電源-48V輸入輸出線，主要是直流電源的輸入線，或者高壓直流的輸入線纜。

二類電纜叫電磁敏感性電纜。包括視頻電纜，音頻電纜，監控信號線，用戶電纜。數據中心里會有一些這些音視頻應用，在接入層設備上會有使用。

三類電纜叫即電磁發射又敏感電纜。包括E1電纜、網線、T1電纜、V.24電纜、V.35電纜，串口線等。這類電纜在數據中心應用最普遍，眼睛所到之處都能見到。

四類電纜叫專用電纜。如天饋線、射頻電源等，這類電纜在數據中心里應用的不多，數據中心里應用最多的就是一類和三類電纜。

數據中心在電纜在鋪設過程中，首先要關注的就是間距。電纜的間距直接影響走線空間的大小及走線方式的選擇。根據標準，電纜鋪設間距的最小值要滿足表1的要求，當最小間距不能滿足時，需加強屏蔽或從結構上采用隔離措施，以免造成相互信號干擾。比如可以增加屏蔽罩、采用金屬網線、導電橡膠以及具有金屬鍍層的聚氨酯泡沫襯墊等方式加強屏蔽。

表1：電纜鋪設間距（單位：毫米）

對于一類電纜，主要用于給設備電源進行供電傳輸。當電源線在額定電流附近工作，且環境溫度較高，或者電纜長度超過3米而不超過6米時，應選擇較大一級截面積的線材。當長度超過6米，應進行壓降和載流量核算。表2列出了交流電源線電流與截面積的對照表，根據設備運行的電流來選擇合適的電纜，避免出現大馬拉小車或者小馬拉大車的情況。

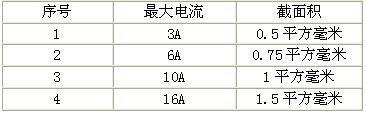

表2：交流電源線電流與截面積對照

除了電纜的截面積，保護導體的截面積也必須符合要求，表3列了單芯電源軟線導體截面積與載流量對應的關系，要盡量和電源線的線徑保持一致。整個導體的電阻要小于0.1歐姆。在接地導體上，不能有任何的保護裝置，如開關、保險絲、斷路器等。

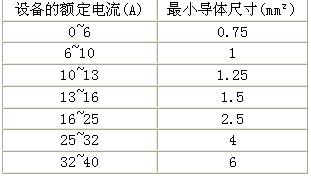

表3：?jiǎn)涡倦娫窜浘€導體截面積與載流量對應的關系

和電纜連接最多的就是插座，尤其是交流插座，在數據中心引用最為廣泛。因?yàn)樗械脑O(shè)備都需要供電，那么從UPS到各個設備，要經過多次的電纜和插座轉接。因此選擇合適的插座也是電纜布線的重要一環。交流插座有很多種，比如兩極的、兩極帶接地的、三極帶接地等，由插頭、電纜及插座排組成，使用時需選用帶有3C認證的品牌。這時要注意，電纜的額定電流必須等于或超過連接器的額定電流，插頭的額定電流必須等于或超過連接器的額定電流。I類插頭和I類連接器相連，II類插頭和II類連接器相連，禁止II類插頭和I類連接器相連，禁止I類插頭和II類連接器相連。插頭、連接器必須與電線的規格相匹配。插頭和連接器必須有相應國家或地區認可安規認證的標記，應有額定電流、額定電壓標志和電源性質的符號等。同一組件上插頭、電線、連接器必須通過相同認證機構的認證，禁止把通過不同認證機構的插頭、電線、連接器組合在同一組件上。

電纜外部有著一層厚厚的保護皮，可以起到屏蔽干擾的作用，不過這些材料耐高溫的能力不是很強，所以一定要注意電纜要部署在數據中心內易通風的位置，避免局部溫度過高，從而降低電纜外層表皮的屏蔽功能，有時甚至可能引起火災。表3列了各類表皮的耐溫情況：

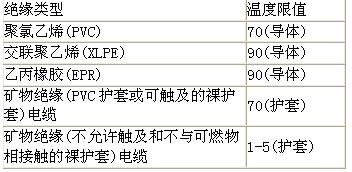

表4：各類絕緣最高運行溫度

以上就是數據中心在部署電纜時，需要額外注意的事項，只有掌握了這些技巧，才能使得數據中心電纜保持長時間的穩定運行。本文介紹的僅僅是布線技術的一些值得注意的地方，布線技術涉及廣泛，不同材質、不同功能的線纜特點也各有不同，本文著重強調的是供電電纜的布線要領。和其它類型的線纜相比，供電電纜最重要，一旦電纜出問題，意味著設備將沒有電，無法繼續運行，帶來的影響也是巨大的，因此在數據中心的布線中一定要完全掌握這些要領，避免事故發生。
